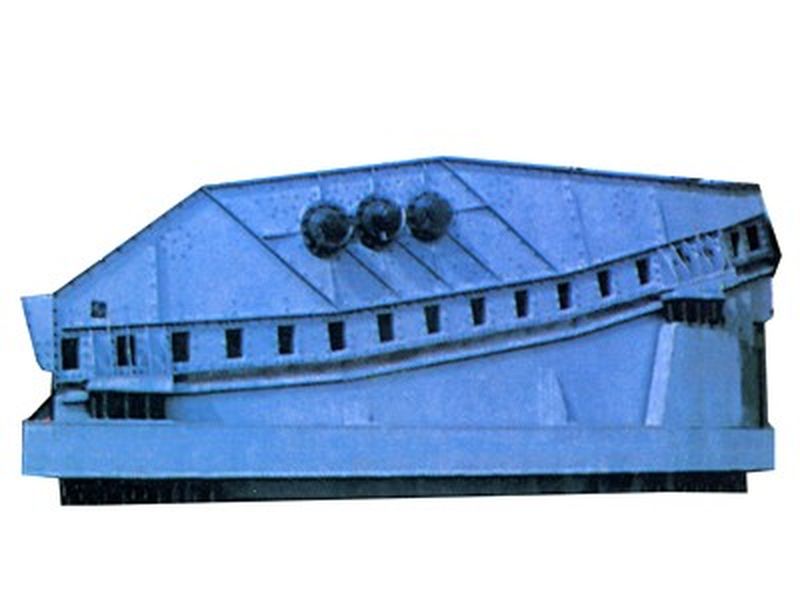

TDS三軸橢圓等厚振動篩
關鍵詞:檢驗篩分,配件系列,振動器輸送給料,礦用篩分,精細篩分描 述:新鄉市泰宇礦工設備有限公司是一家集技術研發、加工制造與服務為一體的創新型企業,公司主要致力于粉磨與破碎、篩分與輸送、 節能與環保及其他相關產品的設計、制造與安裝調試,同時承接業內信息咨詢、 系統方案規劃等相關項目。
服務熱線:13803802837用途
TDS橢圓等厚振動篩是我公司多年研究并結合國內外同類產品研制的新產品,和同規格普通篩機相比,有更大的處理量和更高的篩分效率。適用于冶金行業的溶劑、冷燒結礦篩分,礦山行業的礦石分級,煤炭行業的分級及脫水、脫介等作業。是現有大型振動篩及國外引進產品的理想替代產品。
工作原理與結構特點
TDS篩的篩面由不同傾角的三段組成,使物料層在篩面各段厚度近似相等;采用三軸驅,強迫同步激振原理,運動狀態穩定,篩箱運動軌跡為橢圓。橢圓等厚篩分有利于物料在篩面上的向前輸送、分層和透篩,故比普通直線篩和圓運動篩相比有較大的處理量和較高的篩分效率。而當相同的處理量和相同的篩分效率時,橢圓等厚篩具有較小的篩分面積,能節約投資。
橢圓等厚篩由篩箱、激振器、隔振系統、傳動裝置等組成,根據被篩分物料的性質,篩板材質可采用聚氨脂或耐磨鑄鋼。激振器的偏心塊由電動機通過同步傳動裝置帶動旋轉。篩箱運動軌跡的橢圓度和方向角是可調的。
主要技術參數表
型號 | 篩面面積 | 分級點 | 振幅mm | 振次 | 處理量 | 功率 | 篩面傾角度 | |||
㎡ | mm | 長軸 | 短軸 | r/min | t/h | kw | 頭部 | 中部 | 尾部 | |
TDS38100 | 38 | 5-20 | 8-10 | 3-5 | 800 | 500-1100 | 2×55 | 15 | 10 | 5 |
TDS3690 | 32.4 | 5-20 | 8-10 | 3-5 | 800 | 400-950 | 2×55 | 15 | 10 | 5 |
TDS3090 | 27 | 5-20 | 8-10 | 3-5 | 800 | 300-800 | 2×45 | 15 | 10 | 5 |
TDS2575 | 18.75 | 5-20 | 8-10 | 3-5 | 800 | 200-500 | 2×30 | 15 | 10 | 5 |
TDS3075 | 22.5 | 5-20 | 8-10 | 3-5 | 850 | 300-600 | 2×30 | 30 | 20 | 10 |
TDS2460 | 14.4 | 5-20 | 8-10 | 3-5 | 850 | 150-300 | 2×15 | 30 | 20 | 10 |
TDS2060 | 12 | 5 | 10-15 | 4-6 | 850 | 150-200 | 2×15 | 15 | 10 | 5 |
環境要求
為減少物料對篩面的沖擊,要求給料落差不大于500mm,給料方向要與篩面上物料運動的方向一致。物料給料寬度A和篩箱寬度B之間應保持0.8≤A≤0.9B。
篩機上方應裝設密封罩和抽風除塵設施,密封罩上應有檢修孔,檢修孔的大小應能使檢修人員方便進出及更換篩板。
漏斗、密封罩及其他固定裝置應與篩箱保持60mm以上的間隙,需要防塵時,在間隙處采用軟連接密封。
