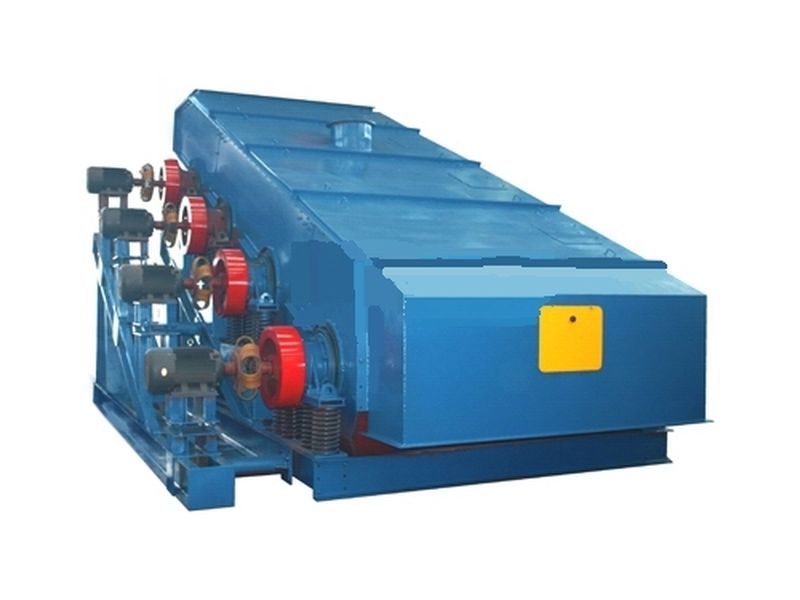

GBS高幅棒條振動篩

關鍵詞：檢驗篩分,配件系列,振動器輸送給料,礦用篩分,精細篩分
描　述：新鄉市泰宇礦工設備有限公司是一家集技術研發、加工制造與服務為一體的創新型企業，公司主要致力于粉磨與破碎、篩分與輸送、節能與環保及其他相關產品的設計、制造與安裝調試，同時承接業內信息咨詢、系統方案規劃等相關項目。

服務熱線：13803802837

概述

GBS高幅棒條振動篩是我公司*新研制的大振動強度圓振動篩，廣泛應用于各種粒度的物料分級。整臺設備分為多段，每段都是一個獨立的振動單元，每個振動單元由于參振質量小、堅固，其振動強度可達5～7。振幅20-25mm，篩面傾角為20-27°，入料水分不限，篩分過程不堵孔、透篩能力強、處理量大，對6㎜以上粘濕物料的深度篩分特別適用。

結構及特點

GBS型強力振動篩，振動軌跡為圓，采用彈性桿篩面，篩面是由可隨篩機振動而旋轉的65Mn彈性桿制作，開孔率高，既耐磨又可二次自由振動，可防潮濕、粘性物料沾接篩面而堵孔。特別適合二次深度篩分。

采用20°大傾角篩面，物料的高速運動沖刷清除粉煤對篩面的附著，自動清理篩面，保持*大的開孔率。

采用大振動強度使物料強制分層，切斷物料之間、物料和篩面之間的粘結力，使篩分過程順利進行。

篩機結構緊湊，參振質量小，大振動強度5～7。動力消耗低，處理量大。

采用結構分析方法，在結構動性能優化基礎上完成設計，篩機具有良好的動態性能。

篩框所有聯接件采用10.9級高強度鉸制孔螺栓聯接，聯接性能可靠。

激振器為干油潤滑式偏心塊結構。激振器大梁采用20g鋼板焊接而成，焊后整體進行去應力退火。使用壽命長，可靠性高，適合大振動強度。

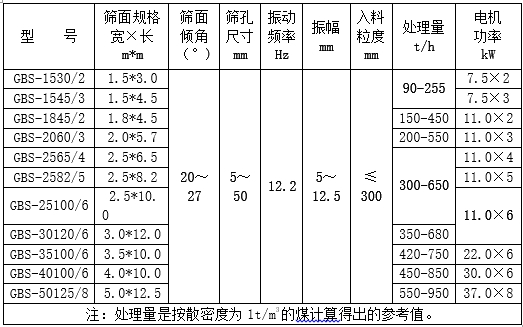

主要技術參數表
